Bản Vẽ Băng Tải

Việc tạo bản vẽ băng tải dựa trên khảo sát hoặc yêu cầu cụ thể của khách hàng để đảm bảo thiết kế băng tải phù hợp nhất. Chúng tôi sử dụng kinh nghiệm thực tế và kỹ thuật chuyên môn để tư vấn và lập bản vẽ băng tải, băng chuyền, băng tải con lăn, băng tải cao su, nhằm đạt hiệu quả vận hành tối ưu.

Chúng tôi thiết kế và chế tạo băng tải cho nhiều loại ứng dụng, từ băng tải dài, ngắn đến các hệ thống băng tải lên xe tải 5 tấn hay container. Đặc biệt, chúng tôi điều chỉnh thiết kế sao cho phù hợp với môi trường và vật liệu hàng hóa. Chúng tôi có nhiều năm kinh nghiệm trong lĩnh vực băng tải và thiết bị máy móc nhà máy, cam kết mang đến giải pháp tốt nhất cho khách hàng.

Băng tải cao su của chúng tôi có nhiều loại khác nhau, phù hợp với nhu cầu của doanh nghiệp và cá nhân sản xuất trong các loại vật liệu và hàng hóa đa dạng. Mỗi loại băng tải được chia thành nhiều dạng để đáp ứng tối đa các yêu cầu cụ thể của khách hàng.

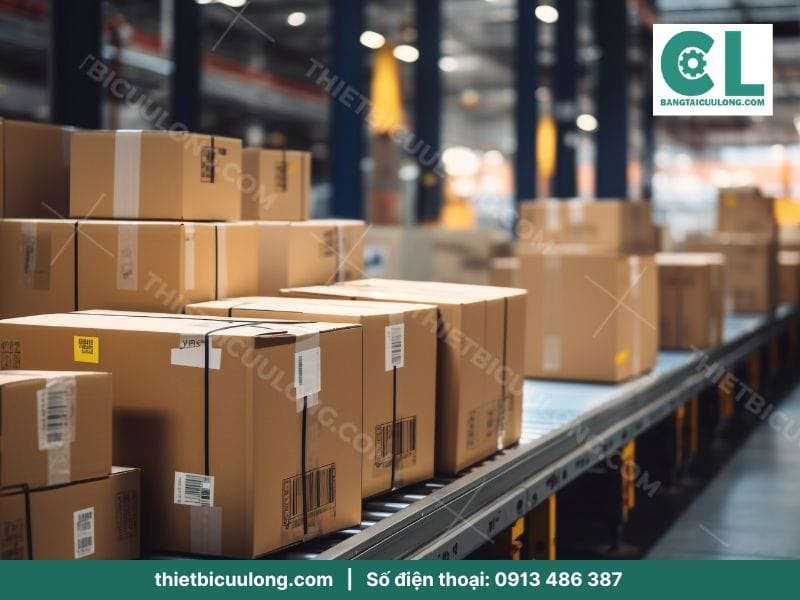

Các thông số cần lưu ý khi thiết kế băng tải

• Hình Dạng Hàng Hóa: Hình dạng của hàng hóa ảnh hưởng đến loại băng tải cần sử dụng. Hàng hóa đặc biệt yêu cầu giải pháp thiết kế phù hợp để đảm bảo vận chuyển hiệu quả.
• Khối Lượng Hàng Hóa: Khối lượng hàng hóa quyết định loại băng tải và thiết kế cần có khả năng chịu tải tương ứng để đảm bảo độ bền và hiệu suất.
• Năng Suất Hoạt Động: Năng suất băng tải liên quan đến tốc độ vận chuyển và khả năng xử lý hàng hóa. Thiết kế phải đáp ứng nhu cầu sản xuất hoặc vận chuyển một cách tối ưu.
• Quãng Đường Vận Chuyển: Quãng đường vận chuyển yêu cầu thiết kế băng tải với các đoạn cong, góc nghiêng hoặc nâng hạ phù hợp để vận chuyển hàng hóa hiệu quả.
• Kích Thước Hàng Hóa: Kích thước hàng hóa quyết định kích cỡ băng tải và các phụ kiện cần thiết, đảm bảo hàng hóa không bị rơi hoặc va chạm trong quá trình vận chuyển.

Tính toán các thông số cho băng tải

Xác định thông số cơ bản của băng tải:

• Chọn hộp giảm tốc: Tính toán và chọn hộp giảm tốc phù hợp theo tiêu chuẩn kỹ thuật.
• Thiết kế bộ truyền và khớp nối: Tính toán thiết kế bộ truyền động bên ngoài hộp giảm tốc và khớp nối để đảm bảo hiệu quả hoạt động.
• Thiết kế các chi tiết hệ thống: Thiết kế một số chi tiết cụ thể trong hệ thống theo yêu cầu của giáo viên.

Các bản vẽ thiết kế:

• Bản vẽ tổng quan hệ thống: Bao gồm toàn bộ hệ thống băng tải và hộp giảm tốc.
• Bản vẽ hộp giảm tốc: Cung cấp các thông số kích thước cần thiết để xác định không gian lắp đặt, kích thước và chế độ lắp với các chi tiết khác cùng bố trí bu lông nền.
• Bản vẽ chế tạo các chi tiết: Bao gồm các chi tiết đã được tính toán và thiết kế.

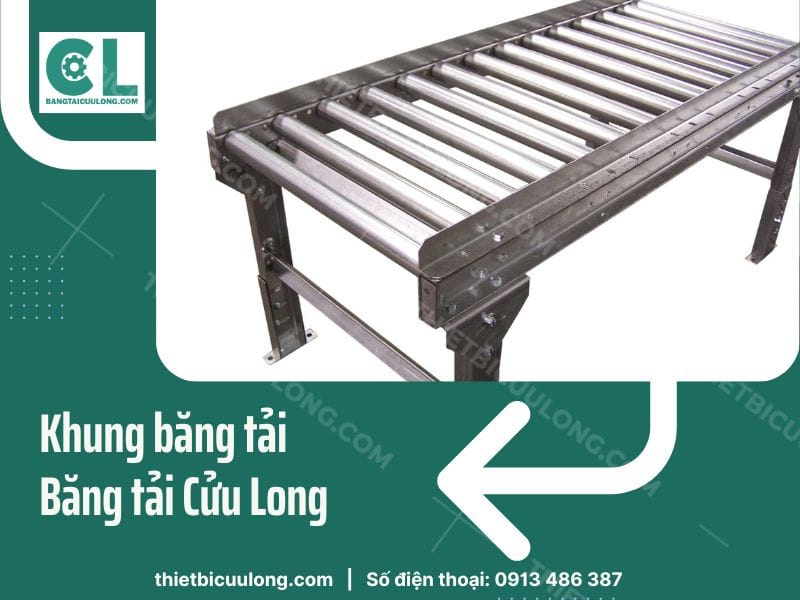

Tính toán kích thước con lăn:

• Chiều dài con lăn: Xác định chiều dài cần thiết của con lăn.
• Đường kính con lăn: Tính toán đường kính của con lăn.
• Trọng lượng một con lăn: Xác định trọng lượng của mỗi con lăn.
• Đường kính trục con lăn: Tính toán đường kính của trục con lăn.

Tính toán thông số năng suất hoạt động của băng tải con lăn

• Năng suất được tính bằng công thức:
  Q = z.G

Trong đó:

• z: Năng suất tính theo số lượng hàng hóa.
• G: Khối lượng của một đơn vị hàng hóa.

Khoảng cách vận chuyển vật liệu trên băng tải:

• Khoảng cách giữa các vật liệu được tính bằng công thức:
  th = (3,6.v.G) / Q

Trong đó:

• v: Vận tốc chuyển động của vật liệu.

Tính bước con lăn:

• Bước con lăn được tính bằng công thức:
  tc = lh / Z’

Trong đó:

• lh: Chiều dài của vật liệu cần truyền tải.
• Z′: Số con lăn hỗ trợ cho một đơn vị vật liệu.

Số con lăn trên băng tải con lăn:

• Số lượng con lăn cần thiết được tính bằng công thức:
  n = L / tc

Trong đó:

• L: Chiều dài của băng tải con lăn.

Số lượng hàng hóa, vật liệu đồng thời trên băng tải:

• Số hàng hóa hoặc vật liệu được vận chuyển đồng thời tính theo công thức:
  z0 = z.L / 3600.v

Ứng dụng của bản vẽ băng tải

Bản vẽ băng tải có nhiều ứng dụng quan trọng trong thiết kế và vận hành hệ thống băng tải. Dưới đây là một số ứng dụng chính:

1. Thiết Kế và Lập Kế Hoạch:

• Bản vẽ giúp xác định kích thước, cấu hình và bố trí của băng tải, bao gồm các chi tiết như khung, con lăn, hộp giảm tốc, và các phụ kiện.
• Cung cấp cái nhìn tổng quan về cách các thành phần của hệ thống băng tải được lắp đặt và kết nối với nhau, giúp lập kế hoạch tổ chức không gian và dòng chảy vật liệu.

2. Cung Cấp Thông Tin Chi Tiết:

• Cung cấp thông tin chi tiết về cách lắp đặt các thành phần của băng tải, bao gồm các chỉ số kích thước, vị trí của các bu lông, và yêu cầu lắp đặt.
• Giúp kỹ thuật viên hiểu rõ cấu trúc của băng tải, từ đó dễ dàng thực hiện bảo trì, sửa chữa và thay thế các bộ phận khi cần thiết.

3. Đảm Bảo Tuân Thủ Tiêu Chuẩn:

• Bản vẽ băng tải đảm bảo rằng hệ thống được thiết kế và lắp đặt đúng theo các tiêu chuẩn kỹ thuật và quy định an toàn.
• Giúp đánh giá và tối ưu hóa hiệu suất của hệ thống băng tải để đáp ứng yêu cầu sản xuất và vận chuyển.

4. Tư Vấn và Xác Nhận:

• Cung cấp tài liệu cho các kỹ sư và nhà tư vấn để đánh giá và đưa ra các khuyến nghị về thiết kế và cải tiến hệ thống băng tải.
• Đảm bảo rằng các nhà cung cấp và nhà sản xuất hiểu đúng yêu cầu và thông số kỹ thuật của hệ thống băng tải để thực hiện đúng đơn hàng.

5. Đào Tạo Nhân Viên:

• Sử dụng bản vẽ băng tải để đào tạo nhân viên về cấu trúc và hoạt động của hệ thống, giúp họ làm quen với các thành phần và quy trình lắp đặt.

Những ứng dụng này cho thấy sự quan trọng của bản vẽ băng tải trong việc thiết kế, lắp đặt, và duy trì hệ thống băng tải một cách hiệu quả và an toàn.

Tổng kết quy trình để thiết kế bản vẽ băng tải

Bản vẽ băng tải của Cửu Long là tài liệu quan trọng, cung cấp thông tin chi tiết về kích thước, cấu hình, và các yêu cầu lắp đặt của hệ thống băng tải. Những bản vẽ này không chỉ hỗ trợ kỹ sư trong thiết kế, chế tạo, mà còn đảm bảo quá trình lắp đặt và bảo trì diễn ra chính xác và hiệu quả. Với độ chính xác cao, bản vẽ từ Băng tải Cửu Long giúp tối ưu hóa quy trình triển khai, giảm thiểu rủi ro và đảm bảo hệ thống hoạt động ổn định, lâu dài.
